L'impression 3D ou fabrication additive regroupe les procédés de fabrication permettant de créer des pièces en volume par ajout de matière en couches successives. Cette technologie est également appelée FDM (Fused Deposition Modelling). Elle s'oppose à la fabrication soustractive habituelle (retrait de matière d'un bloc de matériau pour former un objet, par exemple par tournage ou fraisage).

Les applications de l'impression 3D sont multiples. D'abord cantonnée au prototypage et aux visualisations pour l'architecture ou les études de design, les évolutions technologiques successives en ont fait une technologie plus mature qui est aujourd'hui utilisée dans des domaines aussi variés que l'industrie, l'aéronautique, la construction, l'armée, la bioimpression ou l'alimentation.

Aujourd'hui l'impression de nombreux matériaux est possible. Selon le procédé d'impression, on peut utiliser notamment le plastique (généralement PLA ou ABS), la cire, le bois, le métal (aluminium, acier, titane, platine), les céramiques et même le verre.

Pour l'initiation, les imprimantes 3D du Labo sont essentiellement utilisées avec du PLA.

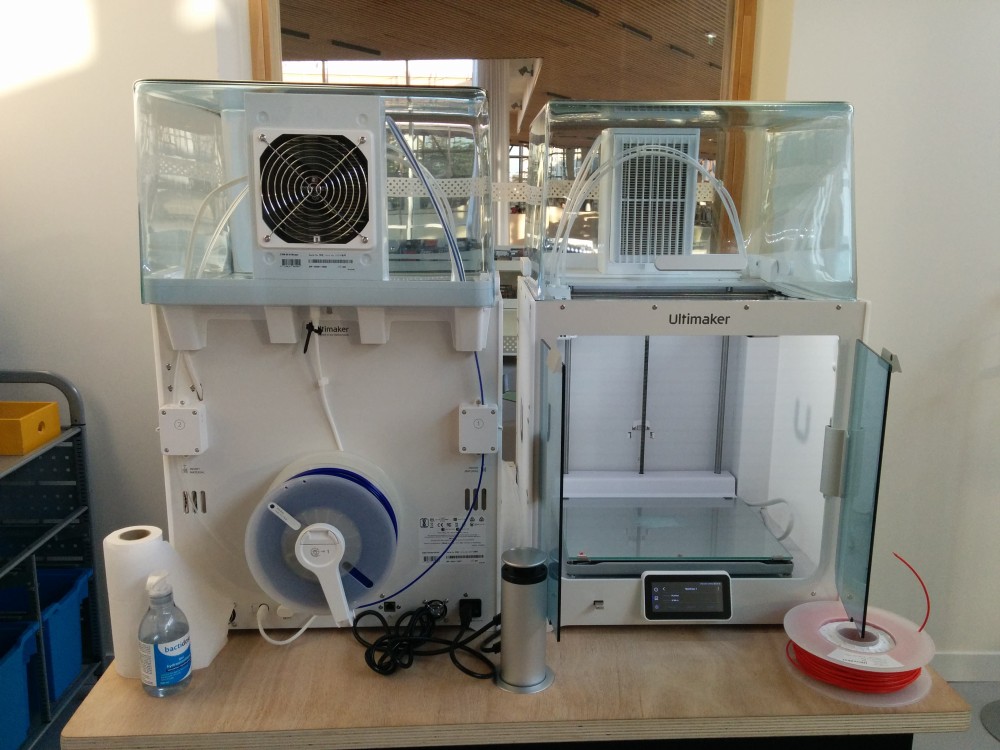

Le Labo dispose de 2 imprimantes 3D UltiMaker S5.

L'imprimante 3D UltiMaker S5 est une imprimante semi-professionnelle performante dont l'utilisation simple et intuitive est à la portée de tous.

Elle offre des possibilités d'impressions dans de nombreux domaines d'applications : prototypage d'outils, pièces techniques, créations artistiques, fabrication de maquettes ou de personnages, réparation d'objets du quotidien…

• Grand volume d'impression (330 x 240 x 300 mm)
• Impression rapide
• Précision des dimensions
• Écran tactile couleur ergonomique
• Aucun réglage ni paramétrage complexe
• Enveloppe fermée et filtre limitant la pollution de l'air

• Le guide de démarrage rapide (en français) et le manuel d'utilisation (en anglais).
• L'imprimante 3D UltiMaker S5 sur le site UltiMaker.

• Lorsque vous imprimez, adaptez toujours la température au filament que vous utilisez. Les filaments surchauffés peuvent dégager une mauvaise odeur ou même émettre des fumées toxiques.
• Ne touchez jamais les parties chaudes de la machine : les buses de l'extrudeuse et plateau chauffant.
• Gardez le plus que possible la machine dans une pièce bien ventilée pour minimiser l'accumulation des vapeurs et odeurs.
• Ne touchez pas les pièces mobiles de la machine : tête d'impression, courroies, vis d'axe Z, rails, …
• Ne touchez pas les ventilateurs lors de la rotation.
• Gardez vos cheveux et vos vêtements hors de portée des courroies, vis sans fin, ventilateurs en rotation, …

• Les fils compatibles avec l'imprimante doivent avoir un diamètre de 2,85 mm.
• Les matériaux compatibles : PLA, PVA, ABS, TPU, PP, PC, Nylon, …
• Ces matériaux sont disponibles facilement dans des magasins spécialisés et sur internet.
• Pour l'initiation, le Labo utilise uniquement du PLA qui présente les avantages d'être facile à paramétrer et d'être peu polluant.

Voir les différents matériaux référencés

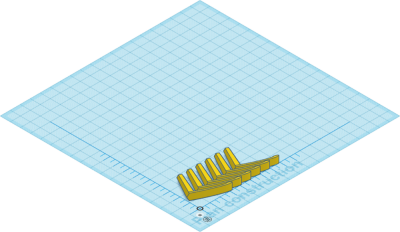

• Le logiciel TinKerCad permet de concevoir gratuitement sur internet les dessins des objets 3D et de produire des fichiers au format STL, standard d'échange des fichiers 3D.
• Le logiciel UltiMaker Cura est le passage obligé pour préparer les fichiers STL pour l'imprimante 3D. Il sert également d'interface à l'imprimante lorsque l'ordinateur est sur le même réseau internet (WiFi ou par câble réseau).

• Comment arrêter une impression 3D pour intégrer un insert (vis, aimant, ...)

• Cette poubelle, adaptée à la surjeteuse Singer 14SH644 du Labo, a été conçue avec le logiciel TinKerCad et réalisée au labo avec l'imprimante 3D UltiMaker S5.
• Le fichier 3D est disponible sur Thingiverse

• Ces fixations, adaptées au plateau de la découpeuse laser MakeBlock du Labo, ont été conçues avec le logiciel TinKerCad et réalisée au labo avec l'imprimante 3D UltiMaker S5.
• Elles permettent le maintien en position du matériau à découper et/ou à graver pour garantir une plus grande précisions en évitant que le matériau ne bouge ou ondule durant le fonctionnement du laser.
• Le fichier 3D est disponible sur Thingiverse

Voir d'autres Exemples d'impression 3D

Ma première impression en 3D

• Les différents matériaux sur le site UltiMaker.
