3-D 2-Couleurs

Fiche tutoriel
Titre	Impression 3D en 2 couleurs
Description	Utilisation de Tinkercad et Cura pour une impression 3D en 2couleurs
Date de création	14/03/2025
Dernière modification	14/03/2025
Auteur(s)	Henry
Machine(s)	Imprimante 3D
Logiciel(s)	Cura, TinKerCad
Le(s) matériau(x)	Filament PLA

Objectif

Imprimer en 2 couleurs avec l'imprimante 3D Ultimaker S5 equipé de 2 extrudeur

Impression 3D d'un

Coeur Rouge dans un
Cube Bleu

Logiciel

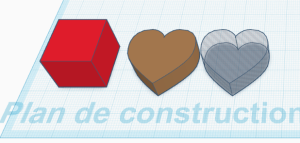

Utilisation de Tinkercad Cliquer-Déposer Un Cube (Solide) Un Coeur (Solide) Un Coeur Percage

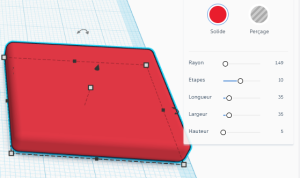

Modifier le Cube Epaisseur de 5 mm Et 35×35 mm Pour éviter de faire une piece trop longue a imprimer

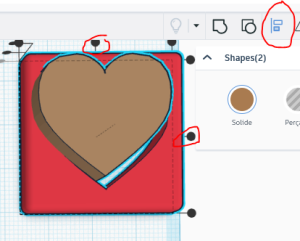

Positionner le coeur (percage) au centre du cube Sélectionner les 2 pièces avec la souris Cliquer sur l'icône Aligner (Touche L) Aligner au centre

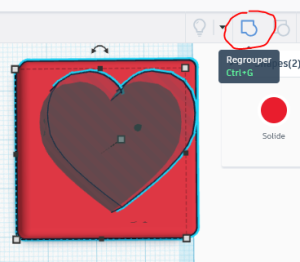

Cliquer sur l'icône Groupe (Ctrl-G) Pour percer le cube de la forme du Coeur

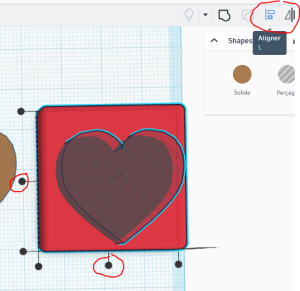

Cliquer-Déposer le second cœur (Solide) sur le cube évidé Cliquer sur l'icône Aligner Aligner au Centre

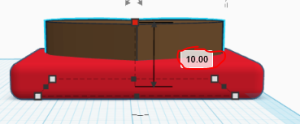

(Facultatif) Réduire la hauteur du Coeur (5mm)

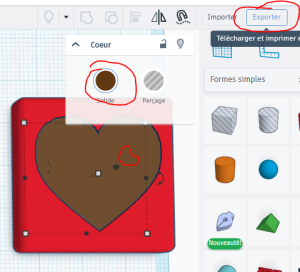

Cliquer sur le Centre de Coeur (Solide) Cliquer sur Exporter

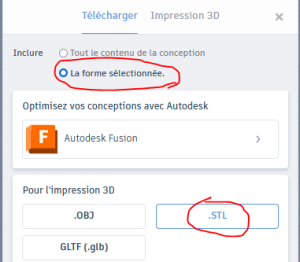

Choisir forme sélectionnée. Format .STL

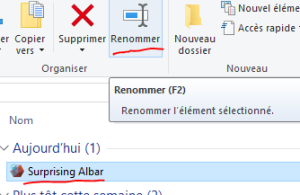

Pour plus de clarté , renommer le fichier qui est dans Téléchargement Ici le nom : Coeur-Int

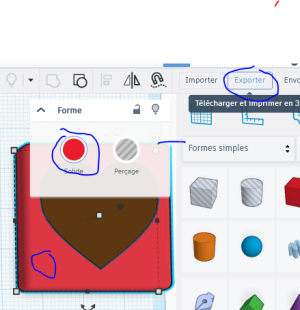

Répéter l'opération d'exportation avec le Cube Au format STL et nom : Cube-ext
Nous avons maintenant 2 fichiers .Stl

Démarrer Cura Clique sur le 2 du Second Extrudeur L'Activé Changer le matériel et la couleur
Ici le Cube-Externe sera en Bleu Le Coeur Interieur en Roug

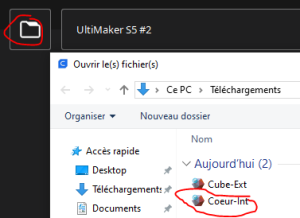

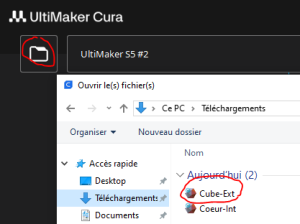

Importer le fichier du Cube-Externe
Clique-Droit sur le Cube L'associé a l'extruder 1 (Bleu) NE PAS Centrer la sélectionnée
Importer le fichier du Coeur-Interieur

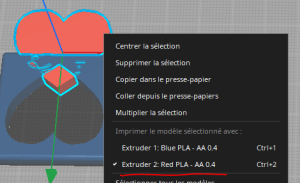

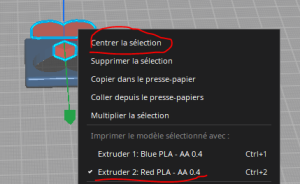

Clique-Droit sur le Coeur L'associé a l'extruder 2 (Rouge) Centrer la sélectionnée

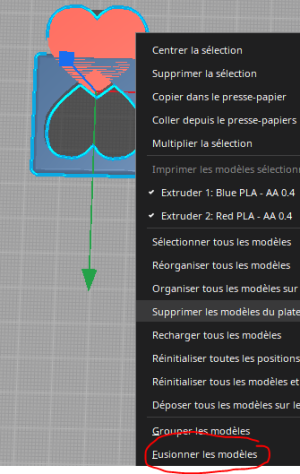

Clique sur le Cube + Shift Clique sur le Coeur (Pour séléctionner les 2 formes ) Clique-Droit et Fusionner

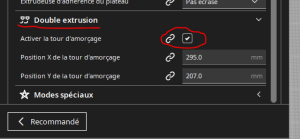

Paramètre spécial Dans Double Extrusion : Vérifier que la Tour d'amorçage est activé En lancer le pointeur de la souris sur la ligne vous obtenez plus d'aide

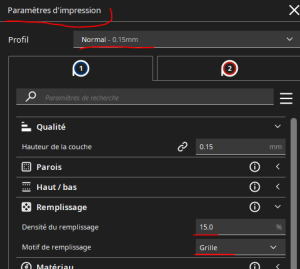

Modifier les paramètre habituels si nécessaire Puis lancer la Découpe
Faite un Apercu Enregistrer sur disque le Fichier
Vérifier sur l'imprimante 3D que les Couleur correspondent aux extruder 1 et 2

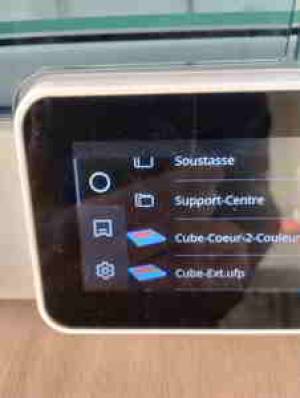

Après avoir insérer la clé usb contenant le fichier Sélectionner le fichier et lancer l'impression
Patienter Récupérer la pièce
Impression 3D en un seule bloc et 2 couleurs
