3-D Sous-Tasse
| Fiche tutoriel | |
|---|---|
| Titre | 3-D Sous-Tasse |
| Description | onception et impression en 3D d'une sous-tasse avec un fond personnalisé |
| Date de création | 26/03/2025 |
| Dernière modification | 26/03/2025 |
| Auteur(s) | Henry |
| Machine(s) | Imprimante 3D |
| Logiciel(s) | TinKerCad |
| Le(s) matériau(x) | Filament PLA |
Objectif
Conception et impression en 3D d'une sous-tasse avec un fond personnalisé
Logiciel
- Xtools pour le motif de fond
- Tindercad pour la sous-tasse
- FlashPrint pour l'impression
Conception du motif avec Xtools
| Lancement de Xtools et d'un nouveau Projet Cliquez sur le forme désiré qui servira de motif de fond |  |
| Cliquez sur le motif Cliquez sur Grille Déployée |  |
| Réduire l'espacement a 0 |  |
| Sélectionnez le nouveau motif et le passer en Graver Contour Ajouter un Cercle de 70×70 |  |

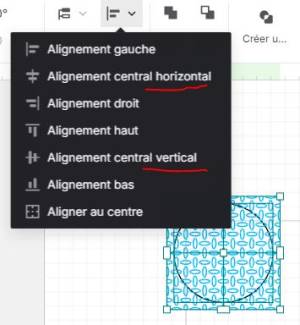

| Sélectionner le motif et le cercle Faite un Alignement Horizontal puis Vertical |  |

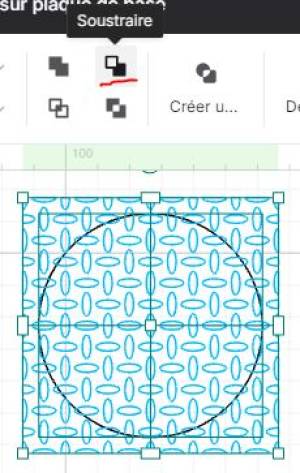

| Cliquez sur Soustraire |  |

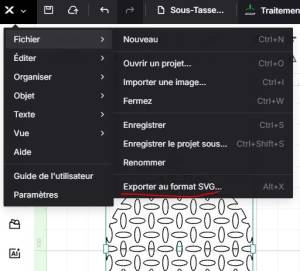

| Exporter le fond de la tasse en SVG |  |
Conception de la sous-tasse avec Tindercad

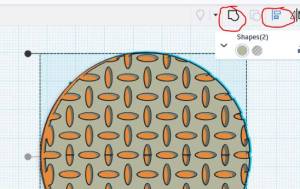

| Lancer Tindercad et Importer le fichier SVG du fond de la tasse Conserver les dimensions de 70×70 |  |
| Réduire la hauteur du fond a 3 mm |  |

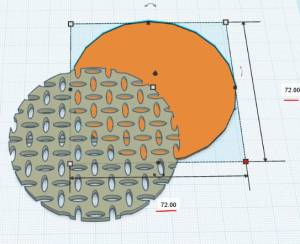

| Ajouter sur le plan de Travail un cylindre de 72×72 |  |
| Sélectionner les 2 objets et les aligner au centre Grouper les 2 objets |  |
| Ajouter sur le plan de travail un tube de 72×72 |  |
| Réduire la hauteur du rebord de la sous-tasse a 6 mm |  |
| Sélectionner les 2 objets et les aligner au centre Grouper les 2 objets |  |
| Exporter la Sous-tasse en format STL |  |
Impression 3D de la sous-tasse
| Lancer FlashPrint Charger le fichier STL |  |
| Commencer le tranchage |  |
| Sélectionner le profile de tranchage Cliquer sur Tranche |  |
| Cliquez sur Prévisualisation pour connaître la durée d'impression Cliquez sur Download pour récupérer le fichier 3g Le mettre sur une carte SD Lancer l'impression |  |
