Xtools - Le Cannage
| Fiche tutoriel | |
|---|---|
| Titre | Xtools - Cannage |
| Description | Cannage en bois avec Xtools |
| Date de création | 07/03/2025 |
| Dernière modification | 07/03/2025 |
| Auteur(s) | Henry |
| Machine(s) | Découpeuse/graveuse laser |
| Logiciel(s) | InkScape |
| Le(s) matériau(x) | Bois |
Objectif :
Le cannage était une technique de tressage fait avec des fibre naturel.
Ici nous utiliserons une planche de bois et une découpeuse laser
Nous réaliserons une lettre avec une fond en cannage
Logiciel :
- Xtools Creative space
Cannage

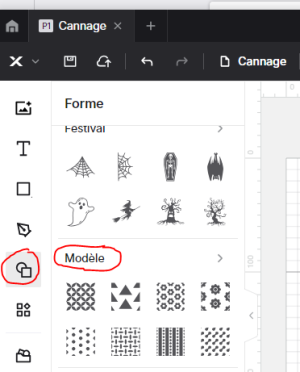

| Démarrer Xtools Recherche parmi les formes La section Modèle |  |

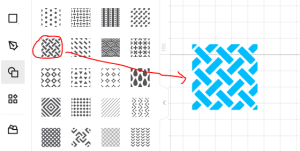

| Cliquer sur le modele qui vous convient Il apparaît sur le plan de travail\\ |  |

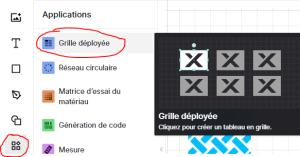

| Cliquer sur la forme puis sélectionnez L'icone Application puis Grille Déployés\\ |  |

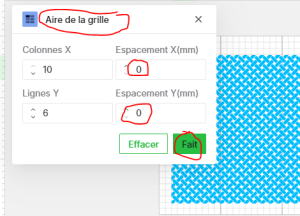

| Cliquer Faire une grille assez grande pour recevoir la forme Réduire les espacements a 0 \\ |  |

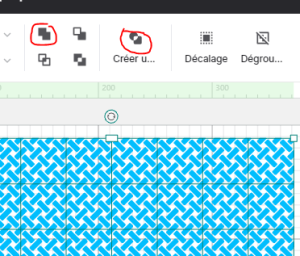

| Sélectionner la forme et Cliquer sur l'icone Lier Pour ne faire qu'une seule forme Puis sur Créer un Vecteur Composer\\ |  |
Lettrage
| Nous alons maintenant faire le texte Appuyer sur l'Icone Forme puis sur le plan de travail\\ |  |

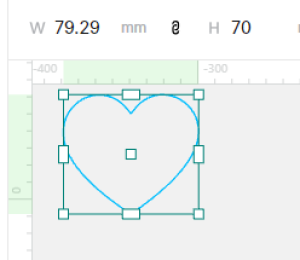

| Modifier les dimensions |  |
| Faire un Ctrl+C , Ctrl +V Pour dupliquer la forme |  |

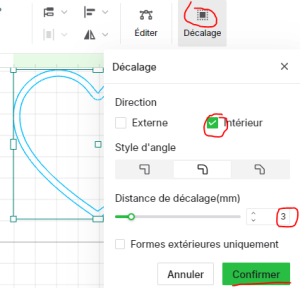

| Afin de faire le bordure, nous allons faire un décalage intérieur de 3 mm |  |

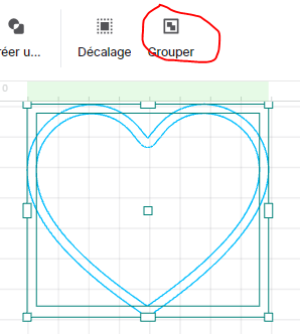

| On sélectionne les formes et on clique sur Grouper\\ |  |

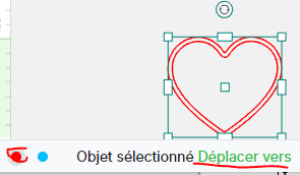

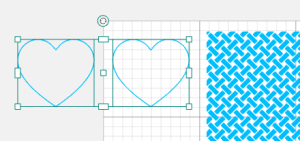

| Sélection de la forme Déplacer vers le rouge Déplacement en dehors du plan de travail\\ |  |
| Refaire Ctrl+C , Ctrl +V Pour dupliquer la forme originel La déplacer sur le Cannage |  |

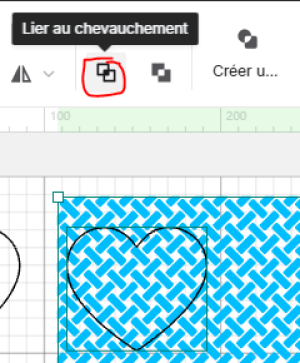

| Sélectionner la forme et le cannage Cliquer sur Lier au chevauchement |  |

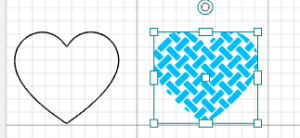

| Résultat\\ |  |

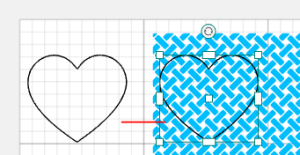

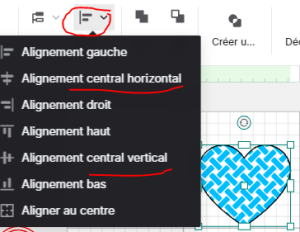

| Déplacement de la forme vide sur le nouveau cannage et alignement Horizontal et vertical |  |

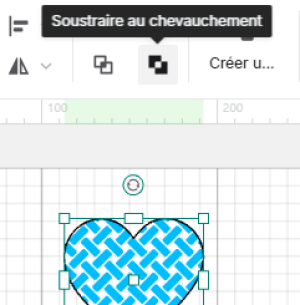

| Sélection de la forme et Soustraire au chevauchement Afin d'avoir une découpe la plus propre possible |  |
| Faire la découpe des 2 formes Et coller la forme évidé sur le Cannage\\ |  }} |

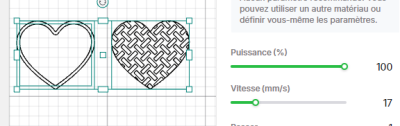

| Découpe Laser |  |

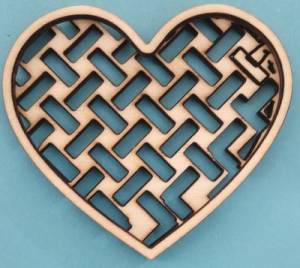

| Assemblage | |
