Grille de test

Découpe-Gravure Laser

Guide utilisateur. Fab-Lab Cœur d’Essonne

Objectif :

Constituer une grille de test (échantillonnage) afin de calibrer les paramètres de gravure (ou de découpe à utiliser avec la découpeuse laser suivant le matériel utilisé.
Le guide détaille la procédure, étape par étape, en utilisant des rectangles ou des images miniatures comme base pour la grille. Il met l'accent sur la personnalisation des paramètres pour optimiser le rendu en fonction du matériau utilisé.

Sujets Principaux :

  • Logiciel Xtools Creative Space
  • Calibration  Laser
  • Grille de test
  • Paramétrage de gravure
  • Découpe laser

Pre-requis :

Utilisation de logiciel : Xtools Creative Space https://fr.xtool.com/pages/logiciel

Création de la Grille de Gravure

Action	Illustration
Démarrer le programme Xtools
Démarrer un nouveau projet
Renommer la Toile Sauvegarder le fichier

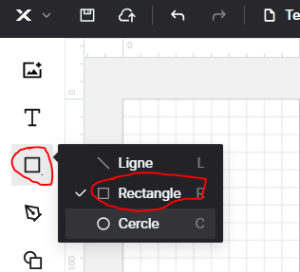

Sélection l’icone Carre Puis sélectionner le rectangle Cela fonctionne avec le rond

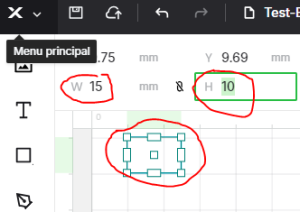

Sur le plan de travail, Dessiner un rectangle de 15 x 10 mm Ajuster la taille du rectangle suivant la taille de l’échantillon souhaiter

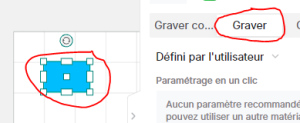

Cliquer sur Graver Le rectangle se remplit de couleur
Sélectionner le rectangle Cliquer sur l’icône Applications Cliquer sur Matrice d’essai du matériau

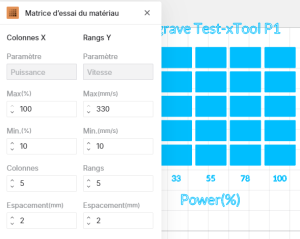

Modifier les Paramètres de puissance Modifier le nombre de lignes et de colonnes pour avoir plus ou moins d’échantillons

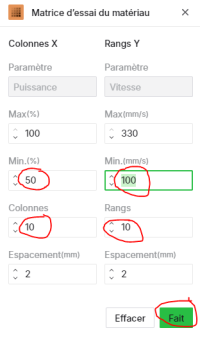

Ici focus pour plus de détail pour une gravure avec une puissance entre 50 et 100 % et une vitesses entre 100 et 330 mm/s

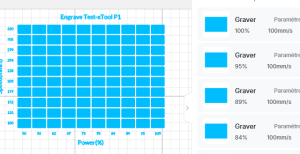

Création de la grille de test avec les différents paramètre de gravure
La personnalisation des titres et des légendes est fortement recommandée pour une meilleure lisibilité et interprétation des résultats.

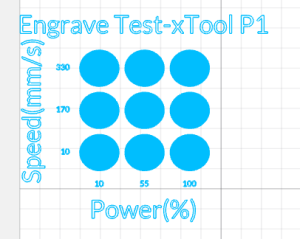

Un autre test mais avec des Ronds

Création de la Grille de Photo-Gravure

Action	Illustration

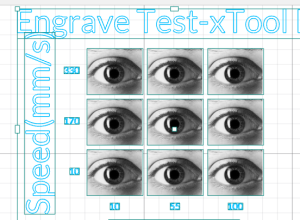

Procéder de la même manière que pour la gravure mais remplacer le rectangle par une image miniature

Résumé

Ce document est un guide pratique, provenant du Fab-Lab Cœur d'Essonne, destiné aux utilisateurs de la découpeuse laser et du logiciel Xtools Creative Space.
Son objectif principal est d'aider à calibrer les paramètres de gravure et de découpe laser pour différents matériaux.
Le guide explique comment créer des grilles de test (échantillonnages) pour déterminer les réglages optimaux de puissance et de vitesse. Il décrit en détail les étapes pour la gravure, la photo-gravure et la découpe, en mettant l'accent sur la maîtrise du logiciel Xtools Creative Space et l'importance de la personnalisation des grilles.
